FTIR ACCESSORIES

SPECAC는  적외선 (FTIR) 분광기를위한 다양한 액세서리를 제공합니다. 당사의 제품 라인은 단일 및 다중 반사 ATR로 시료를 분석하는 계측 기능을 갖추고 있습니다. 액체, 고체 및 기체는 주변 조건 또는 제어 된 환경 조건에서 검사 할 수 있습니다. 당사의 액세서리는 거의 모든 상업용 분광기와 호환됩니다

ATR

샘플과 ATR 크리스탈의 계면에서 발생하는 초임계 내부 반사를 측정하는 분광학적 기법입니다.


직경 500µm의 샘플링 영역, 45° 다이아몬드 HATR
비디오 영상 시스템
옵션: 압력 센서 및 가열 셀


금속 및 반도체 위 단일층(monolayers) 분석용 Ge HATR
60º에서 65º까지 연속적으로 조절 가능
옵션: 와이어 그리드 편광자(Wire Grid Polarizer)


ATR 광섬유 액체 프로브
측정 범위: 6500 cm⁻¹ ~ 600 cm⁻¹
사용 온도: 최대 100°C


코팅된 웨이퍼의 간편한 분석
45° ATR 방식
고성능 제공


파장 범위: 5000 cm⁻¹ ~ 285 cm⁻¹
KRS-5 기판 위에 구성된 와이어 그리드
높은 소광비(High Extinction Ratio)


고성능 저용량 셀
다이아몬드 또는 실리콘 ATR 크리스탈
상온, 유동, 가열된 액체 샘플 분석 가능


5°에서 85°까지 연속 조절 가능한 각도
정반사 및 인라인 확산 반사 측정 지원
ATR 옵션: ZnSe 또는 Ge 키트, 배향된 고분자 홀더


다이아몬드 또는 실리콘 ATR 분광용 마이크로샘플러
보정된 압력 조절기 탑재
온도 제어 옵션 제공


단일 반사형 45° ZnSe ATR
고처리량(high throughput) 성능
가열식 액체 셀 옵션 제공


45º 다이아몬드 ATR, 정반사 또는 확산 반사 측정 가능
샘플은 샘플 챔버 외부에서 측정
비디오 영상 시스템 탑재


교체 가능한 고체 및 액체 샘플러
주입형, 유동형 및 가열/냉각 가능한 셀
퍼지 인클로저 (기체 차단용 밀폐 구조)


고처리량 다이아몬드 ATR
교체 가능한 ZnSe, Ge, Si 및 FIR 샘플링 플레이트
고체 시료용 가열 어댑터 지원


단일 반사형 45° 다이아몬드 ATR 프로브
CIR 또는 PIR 광섬유 사용 시 측정 범위: 6500 ~ 600 cm⁻¹
최대 140°C까지 가열 가능


경제적인 단일 반사형 ZnSe ATR
간편한 사용 – 별도 정렬 불필요
액체 및 고체 샘플 모두 분석 가능


고체 샘플을 ATR 크리스탈에 반복적으로 압착 가능
압력 범위: 20 ~ 100 oz-in (141 ~ 706 mN·m)
조절 단위: 2 oz-in (14 mN·m) 간격
자유 회전(free-wheeling) 기능 포함

Diffuse

빛이 반사 지점에서 모든 방향으로 산란되는 현상입니다.
확산 반사 기법은 표면이 거친 고체 샘플을 분석할 때 사용됩니다.

PrayingMantis__28011 (1).jpg

DRIFTS(확산 반사 적외선 분광) 분야의 표준 장비
효율적인 광학 설계로 확산 반사 수집 최적화
반응 챔버를 위한 샘플링 영역 접근 용이


확산 반사용 챔버
동작 온도 범위: -150°C ~ 600°C
압력 범위: 고진공 ~ 133 kPa (1 ktorr)

PrayingMantisHghTempChamber__14560 (1).jpg

확산 반사용 환경 챔버
고진공부터 3.44MPa까지의 압력 견딤
최대 910°C까지 가열 가능


확산 반사 수집 최적화
SMA 커넥터로 다양한 광섬유와 호환 가능
옵션으로 관찰용 현미경 제공


저비용 DRIFTS 및 60° 정반사 액세서리
분말 분석용 하향형 모델
기타 고체 샘플용 상향형 모델

Transmission

복사 에너지가 시료를 직접 통과하는 물리적 현상입니다.
이 과정에서 일부 에너지는 시료에 흡수되고, 일부는 반사되며, 나머지는 검출기로 전달됩니다.


샘플 두께 조절 범위: 6µm ~ 5mm
최대 5 MPa의 압력 견딤
최대 240°C까지 가열 가능한 옵션 제공


투과형 반응 챔버최대 500°C까지 가열 가능샘플 크기: 직경 25mm, 두께 최대 10mm


고유량 액체 흐름 지원
광로 길이 변경으로 감도 조절 가능
상온 또는 온도 제어 환경에서 사용 가능

DLC-GIF1__94560 (1).webp

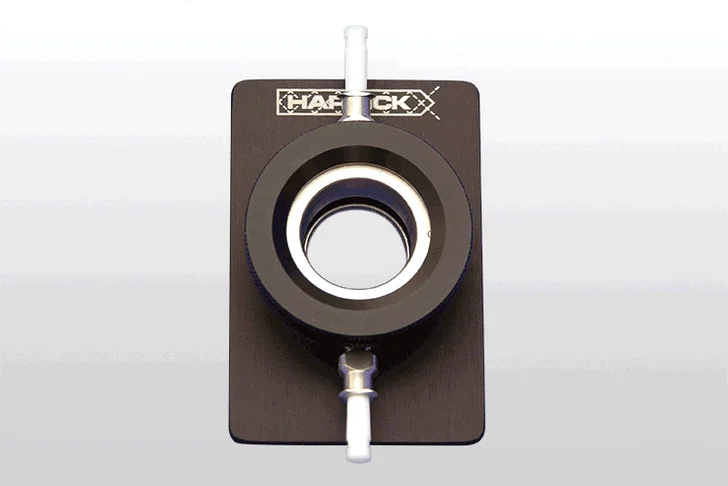

광로 길이: 6µm ~ 1mm
표준 윈도우를 사용하는 누설 방지 설계
정적 또는 유동식 투과 측정을 위한 2개의 포트 제공

Dewar__60012 (1).jpg

고체 시료의 투과 측정용온도 범위: -175°C ~ 350°C촉매 반응 등 다양한 응용을 위한 가스 포트 포함


다용도 투과형 샘플 홀더
얇고 유연한 샘플을 안정적으로 고정
최대 38mm 길이의 샘플 수용 가능


광로 길이: 6µm ~ 1mm
온도 범위: 0°C ~ 240°C
최대 압력: 4.5 MPa

ChatGPT에게 묻기


10cm 광로 길이의 투과형 가스 셀
최대 온도: 260°C
셀 용적: 17ml


필름을 브루스터 각도로 장착하여 간섭 프린지 감소
굴절률(n), 소멸계수(κ), 두께 측정을 위한 가변 각도 조절 가능
편광자와 호환 가능


두꺼운 샘플 및 그 위의 코팅 분석용
최대 10mm 두께의 샘플 분석 가능
분석 가능한 각도 범위: 0° ~ 90°

Specular/External

외부 반사 분광법(External Reflection Spectroscopy), 또는 거울 반사(specular reflectance)라고도 불리며,
빛이 매끄러운(거울처럼 반사되는) 시료 표면에서 반사되어 그 스펙트럼을 측정하는 방식입니다.


연속적으로 조절 가능한 각도: 5°에서 85°까지
거울 반사(Specular) 및 인라인 확산 반사(In-line diffuse) 지원
ATR 옵션: ZnSe 또는 Ge 키트, 배향된 고분자 홀더 포함

ChatGPT에게 묻기


입사각: 8º
편리한 수평 샘플링
다양한 시료 크기에 맞는 마스크 제공


거울 반사 편광자 호환 액세서리
각도 범위: 30° ~ 85°
절대 반사율 측정 및 수평 샘플링 옵션 제공


45º 다이아몬드 ATR, 거울 반사 또는 확산 반사 방식 지원
시료는 샘플 챔버 외부에서 측정 가능
영상 이미징 시스템 포함


적외선 사선 입사(Grazing Angle) 액세서리
편리한 수평 샘플링
고감도를 위한 내장형 편광자 포함


45° 핸드헬드 광섬유 프로브
SMA 커넥터로 다양한 광섬유 호환 가능
옵션: 영상 이미징 시스템 추가 가능


저비용 DRIFTS 및 60° 거울 반사 액세서리
파우더 분석용 하향 모델
기타 고체 시료용 상향 모델


고정형 수평 거울 반사 액세서리
입사각: 12.5°, 22.5°, 30°, 45°, 60°
소형 시료 또는 대형 시료의 특정 부위를 분석할 수 있는 마스크 포함


사선 입사 거울 반사 반응 챔버
최대 온도: 500°C
압력 범위: 13 mPa ~ 203 kPa


파장 범위: 5000 cm⁻¹ ~ 285 cm⁻¹
KRS-5 기판 위에 형성된 와이어 그리드
높은 소멸비(High extinction ratio)


보정된 Ge(게르마늄) 기준 시료
반사율 또는 절대 반사율 추출에 적합
사용 가능 파장 범위: 5000 cm⁻¹ ~ 400 cm⁻¹
Harrick 거울 반사 액세서리와 함께 사용 가능
